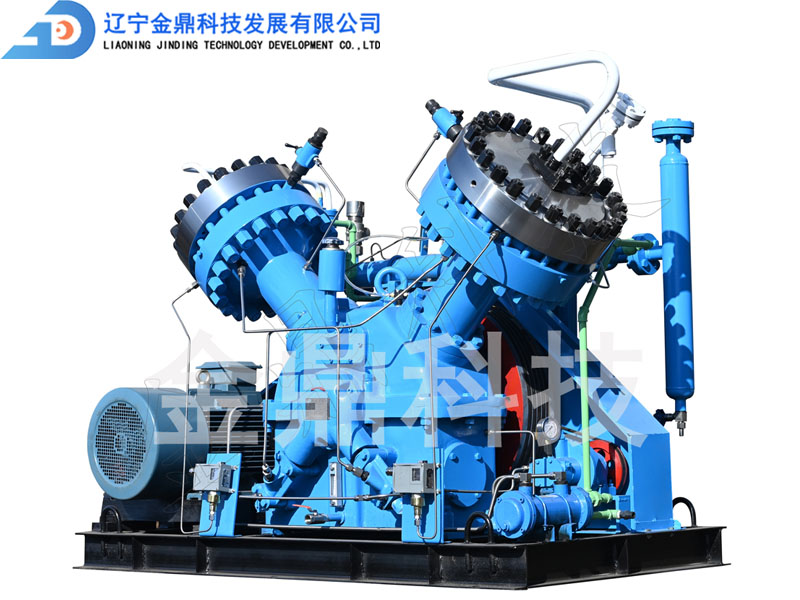

乙炔隔膜压缩机



(一)隔膜式压缩机介绍

  隔膜压缩机由电机驱动,通过皮带轮转动曲轴,再经过连杆使油缸中的活塞作往复直线运动,推动油液,使膜片做往复振动,在进排气阀的控制下,膜片每振动一次,即完成一次进排气过程。膜压机工作时,油缸中少量油液通过活塞环玉缸壁及环槽的间隙泄漏到油箱中。为了补偿这部分油量,使膜片在压缩机行程终了时能紧贴缸盖曲面,排净压缩介质,补偿油泵在膜压机的吸气过程中将油注入油缸,油量略多于泄漏量,多余油量在压缩机行程终了时,通过控制油压的调压阀流回曲轴箱。

(二)隔膜式压缩机特点

  由于膜片将气缸与油缸完全隔开,使被压缩的介质不与油液接触,因而避免油液的污染,保证了压缩介质的纯度。气缸有缸盖曲面和膜片组成,是个封闭的空腔,因此具有良好的密封性。压缩机的压缩过程更接近于等温压缩机,与活塞式压缩机相比可取较高的压缩比,相应的压缩级数也较少,从而机器结构紧凑,外形尺寸小。


我公司独立生产的隔膜压缩机其主要特点如下:

  1、气体与任何介质不发生接触,适用于高纯气体。

  2、压缩机的密封性好、不泄漏。

  3、新型的膜腔曲线提高了压缩机的容积效率,并且提高了易损件膜片、气阀的寿命。

  4、功能齐全的独立油泵泵站,为压缩机润滑和油缸工作提供了压力稳定、品质洁净、被充分冷却的润滑油。

  5、整机结构紧凑合理,便于设备的运输、安装和维护;运行平稳可靠,振动小,噪音低。


产品型号容积流量
Nm 3/h
进气压力
MPa(G)
排气压力
MPa(G)
转速
r/min
压缩机外形尺寸
(L×W×H)mm
重量
t
水耗量
t/h
功率
kW
M2V-20/1-25200.12.54001450×845×11200.850.55.5
M3V-50/1-25500.12.54001860×890×12351.81.015
MD130-80/1-25800.12.54003000×2100×16254.24.222
